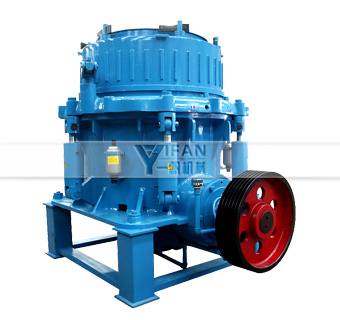

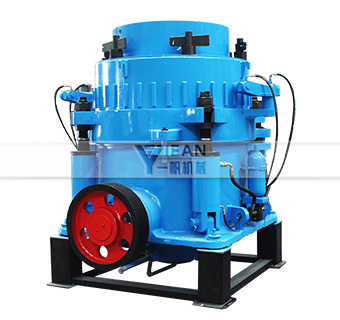

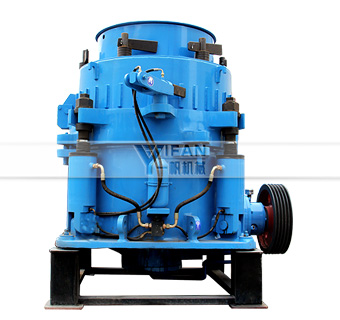

CCH系列圓錐破碎機

進料粒度：
≤425mm
生產能力：
40-1495t/h

應用領域：

CCH系列液壓圓錐破碎機采用德國先進破碎技術研制出的具有先進水平的圓錐破碎機，廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石

0371-64627880

性能特點

破碎比大、生產效率高
將更高的轉速與沖程結合，使CCH破碎機的額定功率和通過能力大大提高，提高了破碎比和生產效率。該液壓圓錐破碎機將破碎沖程、破碎速度以及破碎腔形狀的組合設計，比老式彈簧圓錐破的產量高35%~60%。

易損件消耗少、運行成本低
結構合理，破碎原理及技術參數先進，運轉可靠，運行成本低；破碎機的所有部件均有耐磨保護，減少維修費用，一般使用壽命可提高30%以上。

層壓破碎、成品粒形優異
通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，顯著提高了產品細料比例和立方體含量，極大程度上減少了針片狀物料。

液壓保護及液壓清腔、自動化程度高、減少停機時間
CCH系列圓錐破碎機雙向過鐵釋放液壓缸能夠讓鐵塊通過破碎腔，該機在發生過鐵及瞬時悶車的情況下，能液壓起頂，自動排料，大大降低了原彈簧圓錐破碎機需停機進行人工排料的煩惱，而許多其它廠家的破碎機卻會因過鐵卡死而停機。

稀有潤滑、可靠先進、提高使用壽命
獨特的稀油潤滑系統設計，大大提高了設備使用壽命。高性能非接觸式迷宮密封件無磨損，提高了阻擋粉塵的可靠性，從根本上減少了原彈簧圓錐破碎機油水混合等常見故障。

多種破碎腔型、應用靈活、適應性強
CCH圓錐破碎機只須更換定錐襯板、動錐襯板，破碎腔形可從標準超粗腔型到短頭超細腔型任意變換，適應大范圍產品粒度要求。

維修簡便、操作使用方便
CCH圓錐破碎機所有零件都可以從頂部或側面拆裝和維護，動錐和定錐拆裝方便，無需拆裝機架、緊固螺栓，因而CCH圓錐破碎機日常更換襯板更便捷。利用液壓馬達，使破碎機生產效率更佳。

它提供更高的生產能力、更佳的產品粒形，而且易于自動控制，具有更大的可靠性和靈活性，真正為用戶創造更多價值。

工作原理

CCH系列液壓圓錐破碎機工作時，由電動機通過三角帶、主機帶輪、傳動軸、小錐齒輪、大錐齒輪帶動外銅旋轉，破碎圓錐軸心線在外銅的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到沖擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，顯著提高了破碎比和產量，大大增加了成品料立方體的含量。
采用液壓保護、液壓清腔，自動化程度高。該機在發生過鐵及瞬間悶車的情況下，能液壓起頂，自動排料，減少了原彈簧圓錐破碎機需停機進行人工排料的煩惱，使維修更簡便，費用更節約。
采用液壓調整，稀油潤滑，性能穩定可靠。并采用有效的迷宮密封方式，避免了原彈簧圓錐破碎機水油易混合的缺陷。

技術參數

CCH系列液壓圓錐破碎機技術參數：

型號	腔型	最大給料尺寸(mm)	排礦口范圍(mm)	電機功率(kw)	生產能力(t/h)--開路循環閉邊排礦口(mm)
型號	腔型	最大給料尺寸(mm)	排礦口范圍(mm)	電機功率(kw)	9	13	16	19	22	26	32	38	51	63	76	89
CCH639	C	160	22-33	75-90					120	130	150
	M	130	13-26			70	85	100	120	130
	F	50	9-19		58	70	85	95	110
CCH651	EC	260	26-51	160-200						250	290	340	395
	C	220	19-51					182	209	236	279	334	365
	M	150	16-38				140	165	185	220	275	330
	F	80	9-22			115	133	156	176	192	226
CCH667	EC	315	38-24	250-280								555	649	766
	C	230	26-64							366	430	468	629	657
	M	205	22-52						296	343	387	427	479
	F	180	16-38				212	239	270	320	355	374
CCH684	EC	460	38-64	400-500								900	1300	1500
	C	369	31-64								870	930	1050	1400
	M	334	25-51							670	800	890	1100
	F	278	19-38					420	450	550	680	800

CCH系列短頭型液壓圓錐破碎機技術參數：

型號	腔型	最大給料尺寸(mm)	排礦口范圍(mm)	電機功率(kw)	生產能力(t/h)--開路循環閉邊排礦口(mm)
型號	腔型	最大給料尺寸(mm)	排礦口范圍(mm)	電機功率(kw)	3	5	6	9	13	16	19	22	26	32	38
CCH639D	C	70	6-19	75-90			59	68	96	110	130
	M	51	5-16			45	59	68	96	110
	F	35	3-13		30	45	50	65	90
CCH651D	C	89	9-22	185-200				100	120	175	210
	M	70	6-16				105	130	160
	F	54	5-16			80	90	110	135	160
CCH667D	EC	133	13-26	250-280					280	310	340	370	390
	C	133	10-26					210	280	31	340	370	390
	M	89	6-19				130	168	215	260	290
	F	70	6-13				130	168	215
CCH684D	EC	203	16-26	400						510	600	630	680
	C	178	13-26						455	488	552	600	620
	M	133	10-19					355	420	460	530
	F	105	6-16				220	310	375	428

注：

1.上述處理能力是在破碎中硬及以下物料且堆積密度為1.6*10³Kg/m³時開路循環生產中的總噸數。生產能力與破碎物料的物料性能、給料方式、進料粒度及其組成有關。

2.CCH651(D)、CCH684(D)標準配置包含液壓缸鎖緊排料口，液壓馬達調整排料口，CCH639(D)、CCH651(D)為選配。

工程案例

項目名稱：

邢臺中聯400t/h精品制砂樓系統生產線

生產能力：
400t/h

設備配置：

序號	名稱	數量
1	給料機
2	整形制砂系統
3	直線振動篩
4	除塵系統
5	斗式提升機
6	砂石粉分離機
7	級配調整機
8	皮帶輸送機
9	集中電控設備

項目介紹：

參加“智能與生態相得，產業與自然和諧”高峰論壇的政府及砂石協會領導，參觀了我公司為邢臺中聯新型建材示范園提供的精品制砂樓生產線，對設備的環保特性提出了贊揚，并進一步詢問了生產線安裝配置情況。

該項目由兩套人工精品制砂樓系統組成，加工的主要物料為石灰石，這套系統集分離整形制砂系統、篩分系統、動力分級系統、除塵分離系統、拌濕系統、監控系統、自動控制系統、細顆粒分離系統、除泥系統（定制）和除水系統（定制）為一體，為客戶提供5mm以下的精品砂石骨料，成品料將用于混凝土攪拌站，整套系統采用雙線雙樓式結構，布局緊湊、整體封裝、環保高效。

邢臺中聯建材示范園的這兩套精品制砂樓系統主要用于混凝土攪拌站，60mm以下的原料由皮帶機輸送至整形制砂機進行制砂整形，再經過提升機傳送至篩分系統進行篩分；大于5mm的則要再次返回制砂機進行破碎，物料粒度小于5mm的進入分離拌濕系統，之后輸送至粉塵分離系統，通過干法除粉技術，可使成品砂中的含粉量保持穩定。

鄭州一帆的SSF系列制砂樓系統是先進的干式制砂系統，它采用高度集約塔樓式全封閉布置，技術獨特，性能穩定，安全系數高，整套系統通過技術工藝和環保手段實現零污染、零排放、零廢料的環保目標。系統集高效制砂、粒型優化、石粉控制、級配調整、含水率控制、環保處理于一體，不但明顯提高了生產效率，更實現了機制砂粒型、級配、含粉量等各項指標的大大提升。

項目名稱：

南京中聯100t/h石灰石精品制砂樓系統生產線

生產能力：
100t/h

設備配置：

序號	名稱	數量
1	整形制砂系統
2	直線振動篩
3	除塵系統
4	斗式提升機
5	選粉系統
6	拌濕系統
7	礦粉分離設備

項目介紹：

鄭州一帆機械合作的客戶對精品制砂生產要求比較高，因此公司工程師為客戶定制了SSF系列制砂樓系統，加工物料為石灰石，成品料將用于混凝土攪拌站，0-5mm以下的原料由皮帶機輸送至整形制砂機進行制砂整形，再經過提升機傳送至篩分系統進行篩分；不符合標準的則要再次返回制砂機進行破碎，物料粒度小于5mm的進入分離拌濕系統，之后輸送至粉塵分離系統，通過干法除粉技術，可使成品砂中的含粉量保持穩定，最終完成成品料符合GB/T14684-2011的標準，Ⅱ區中砂標準。

鄭州一帆機械在精品制砂樓系統提供方面已經擁有比較成熟的經驗和案例，也得到了市場和客戶的認可。整套系統通過技術工藝和環保手段實現零污染、零排放、零廢料的環保目標，并且集高效制砂、粒型優化、石粉控制、級配調整、含水率控制于一體，不但可以提高生產效率，更實現了機制砂粒型、級配、含粉量等各項指標的大大提升。如果您需要高品質砂石骨料，SSF系列制砂樓系統將會是您的不二之選。
